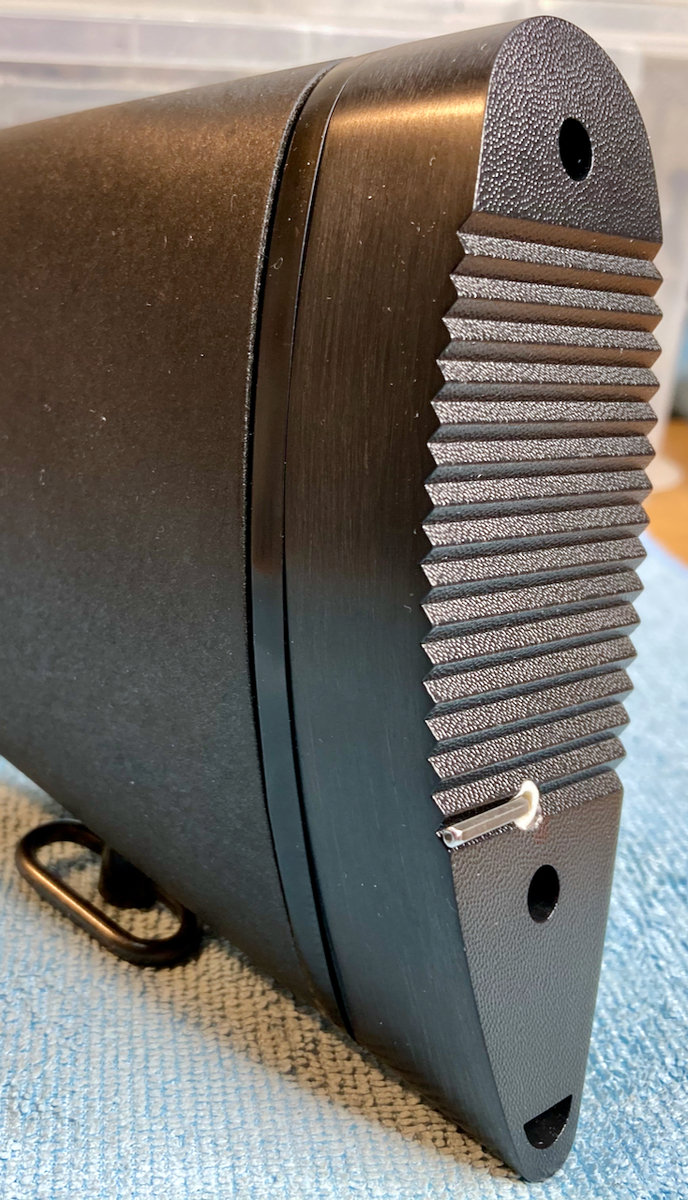

2021年3月19日金曜日 あってもなくても良いような加工。ホップ調整に使う付属のレンチです。ABSパイプ(白色)を使用。バックパット内側も制振材とスポンジを入れる予定。

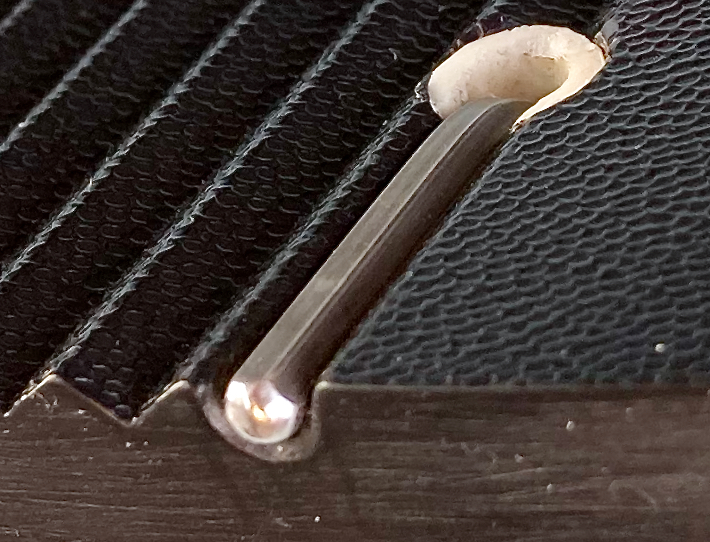

2021年3月20日土曜日 溝を深くして、面一に収まるように。レンチの曲がりと先端を加工したので、出そうとすれば出るが、不用意に出ることはない。

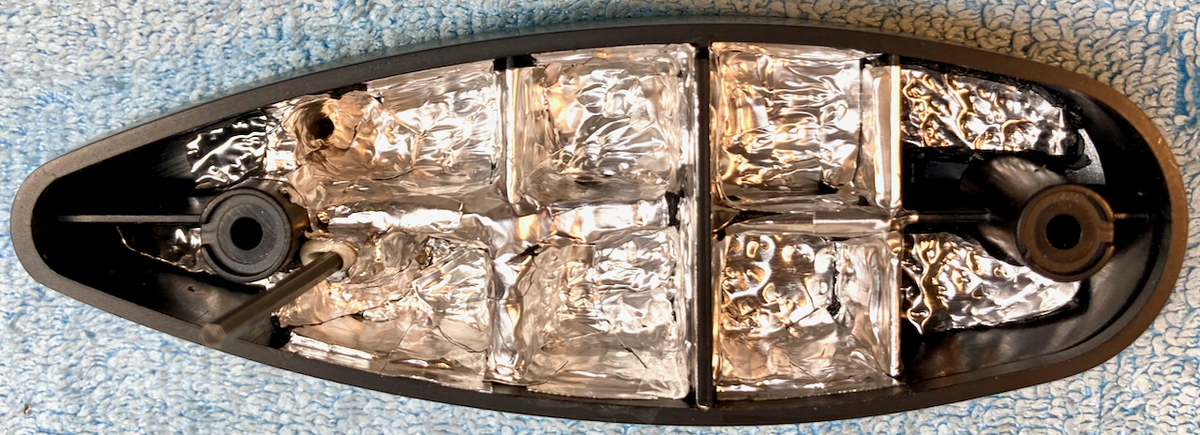

制振材とアルミテープ。あとはウレタンスポンジを入れて完成。
2021年3月19日金曜日 あってもなくても良いような加工。ホップ調整に使う付属のレンチです。ABSパイプ(白色)を使用。バックパット内側も制振材とスポンジを入れる予定。
2021年3月20日土曜日 溝を深くして、面一に収まるように。レンチの曲がりと先端を加工したので、出そうとすれば出るが、不用意に出ることはない。
制振材とアルミテープ。あとはウレタンスポンジを入れて完成。
2021年3月19日金曜日 もう、全部やらないとだめー。樹脂パーツ等にできるだけの加工をして、組み付け・動作確認しながら調整していきます。制振材とアルミテープ、ウレタンスポンジを使っています。

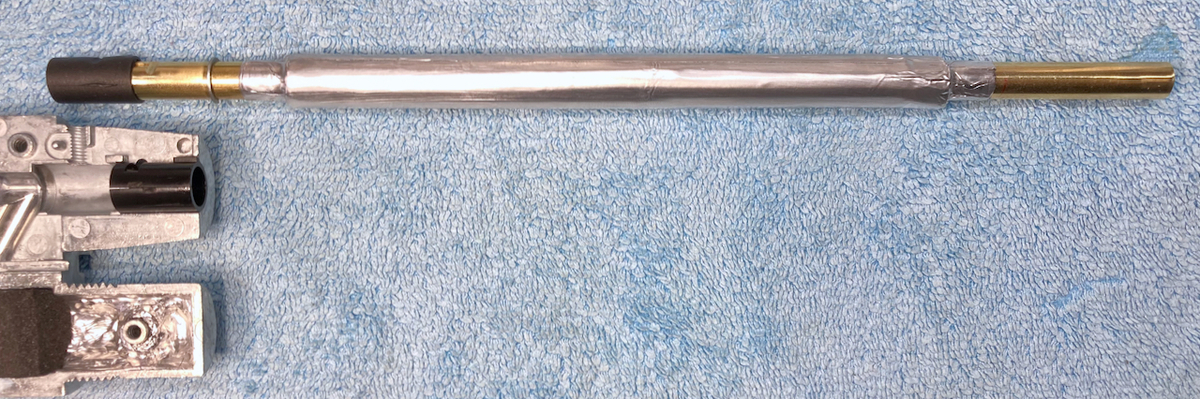

マガジンチューブ内側にも制振材+アルミテープが貼ってあります。メカボにねじ込んだ時に出っ張り部分の先端が硬い(高密度)スポンジに当たり、側面は制振材+アルミテープとぴっちり組み合います。

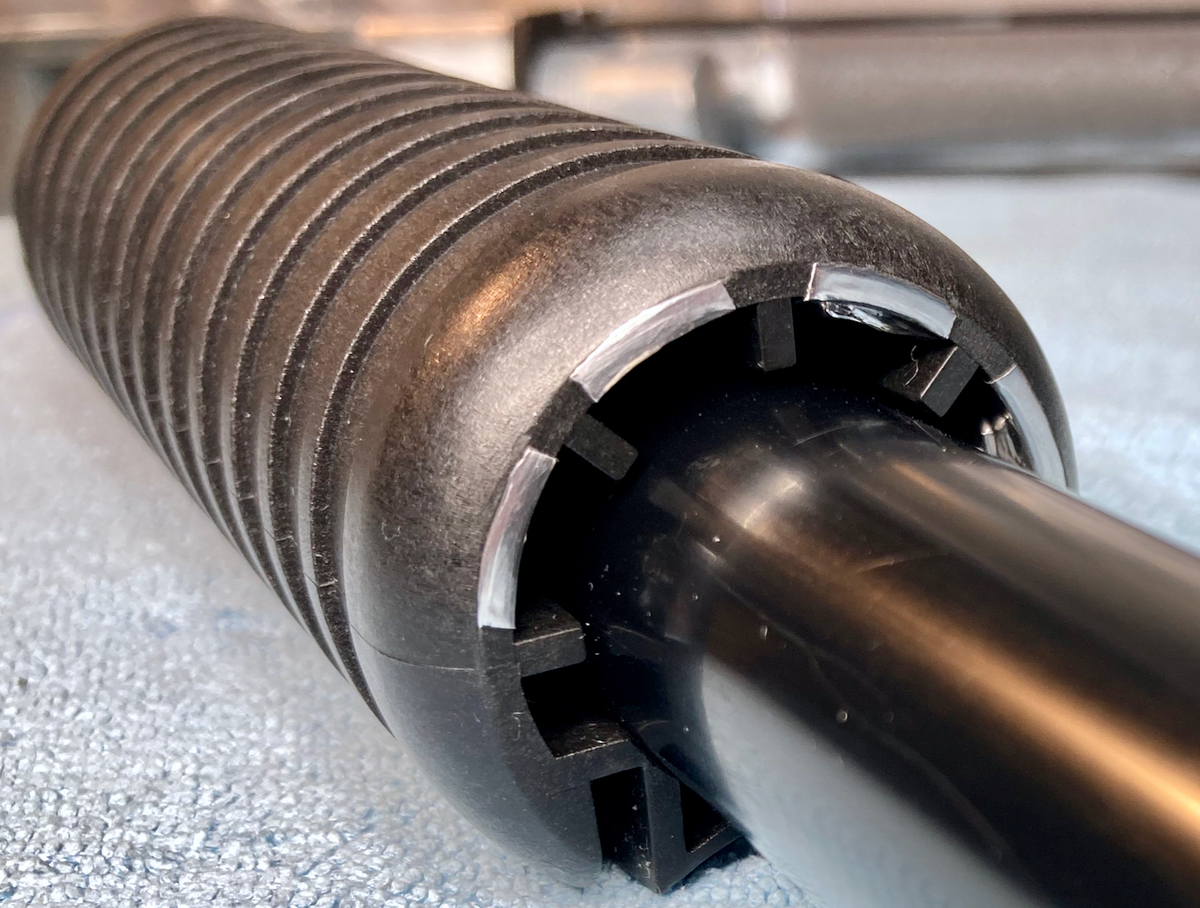

先台内部の前方はやりすぎでした。動作不良になりますのでストロークに影響が出ない程度に再加工が必要。マガジンチューブ内部はほぼ全長に渡って制振材+アルミテープを施工してあります。
アウターバレル内の後方は、メカボのチャンバー部分とガッチリ組み合うように制振材+アルミテープの施工範囲を調整していきます。足りないと固定が弱くなりますが、最後はアルミテープを重ね貼りで微調整できそうです。この画像の状態では定位置まで5mmほど入りませんでした。
アウターバレル、マガジンチューブとメカボの組み付け強度確保と、アウターバレル下部のマガジンリング?とマガジンチューブの組み付け調整がこの銃の最重要箇所かなー?これでは制振材が多すぎなので、カッターで少しづつ切り取って「ぎゅーっと押し付けてやっと入る」ようにします。

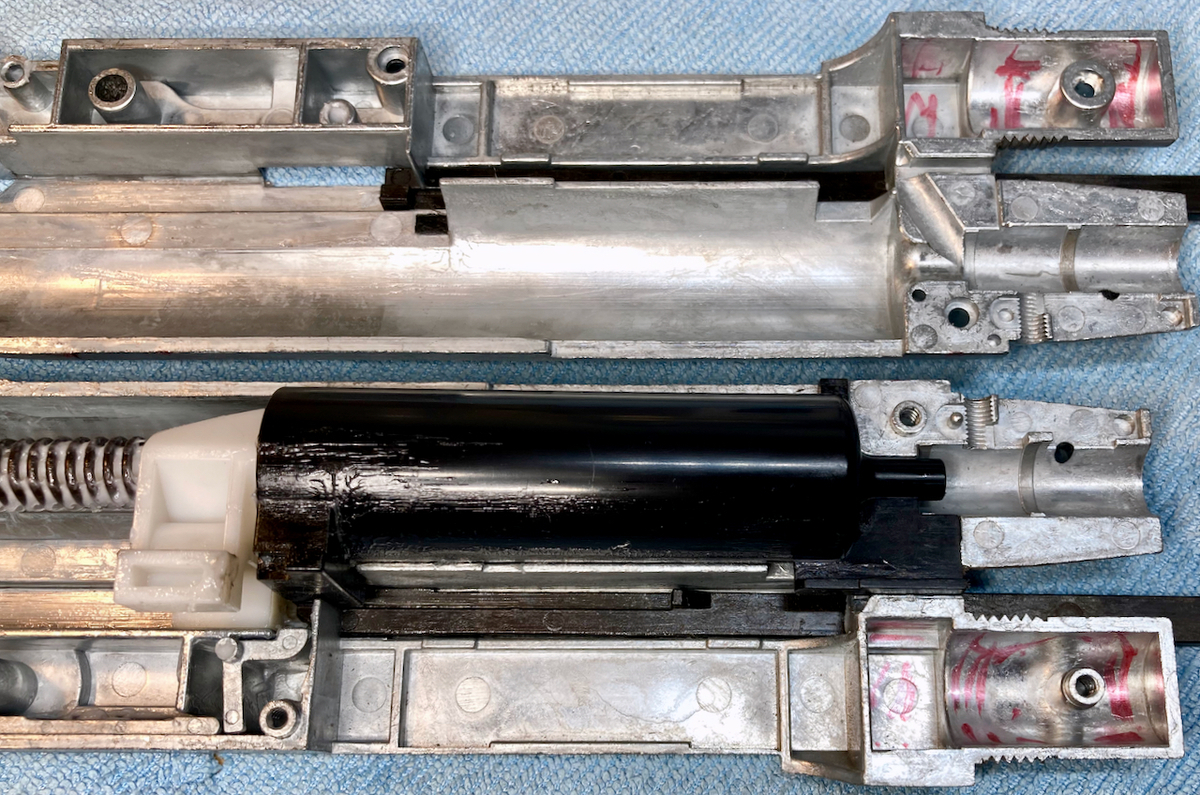

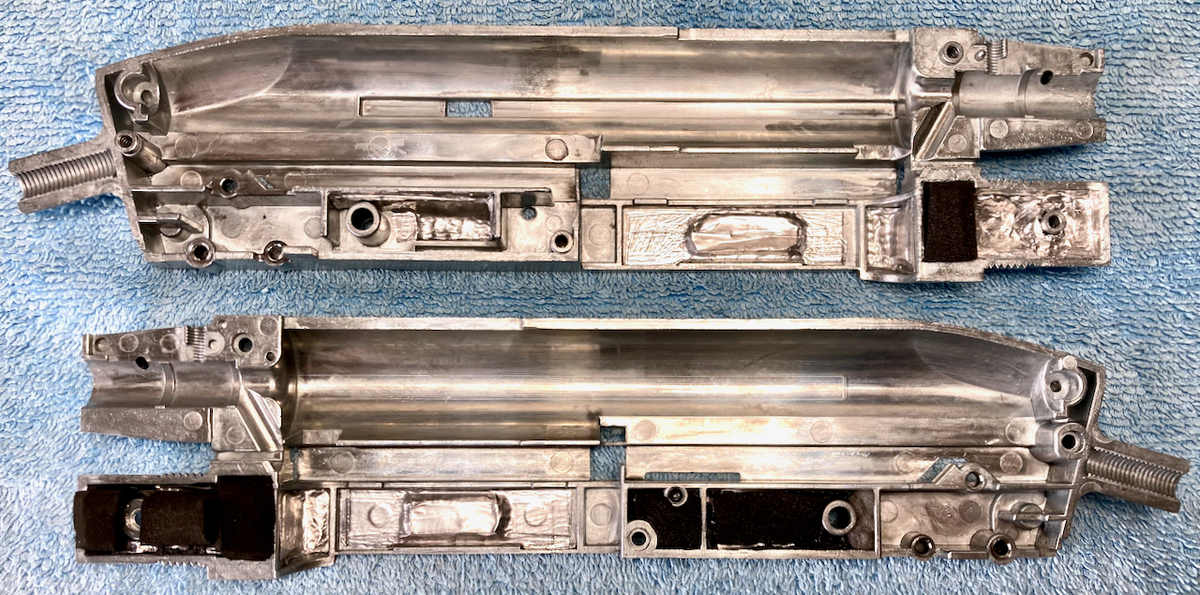

2021年3月17日水曜日 メカボに制振材、アルミテープ、ウレタンスポンジ施工
2021年3月16日火曜日 シリンダー、ピストン、ロッドが当たる箇所を研磨します。
加工前
加工後
トリガーシステムも大まかに研磨。
インナーバレルの出口、入口を研磨。

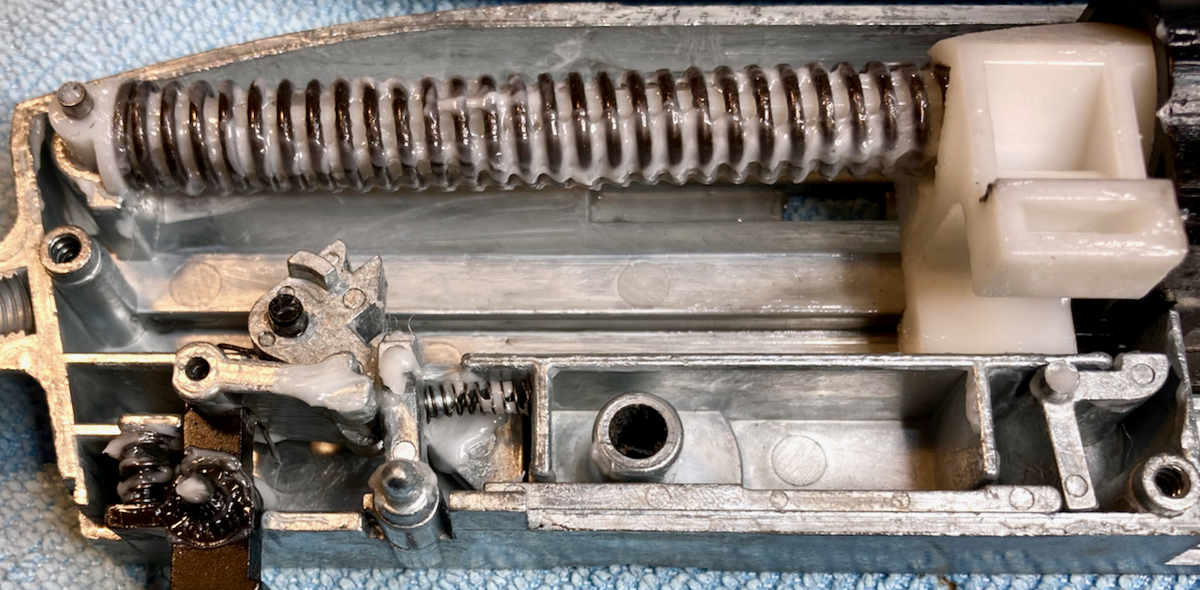

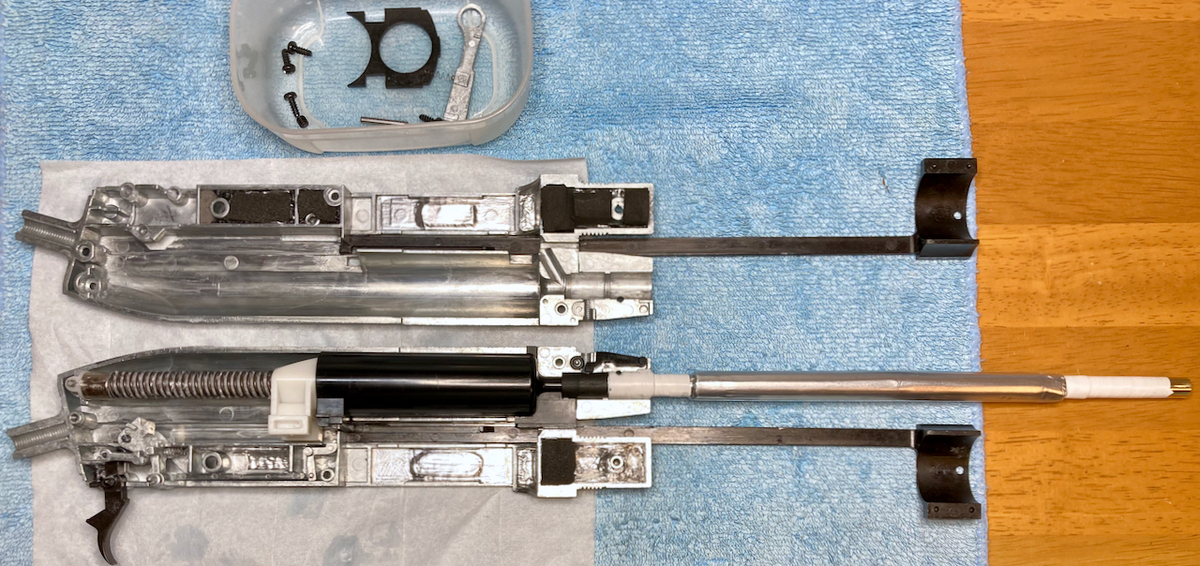

2021年3月15日月曜日 メカボ?内部 バネ鳴りの原因はグリスが塗られていないからです。VSRのようにガイドとスプリング、ピストン内部にグリスを塗ります。これで消えました。バネの音が聞こえなくなったので、あとはピストンの打撃音とエアの膨張音。

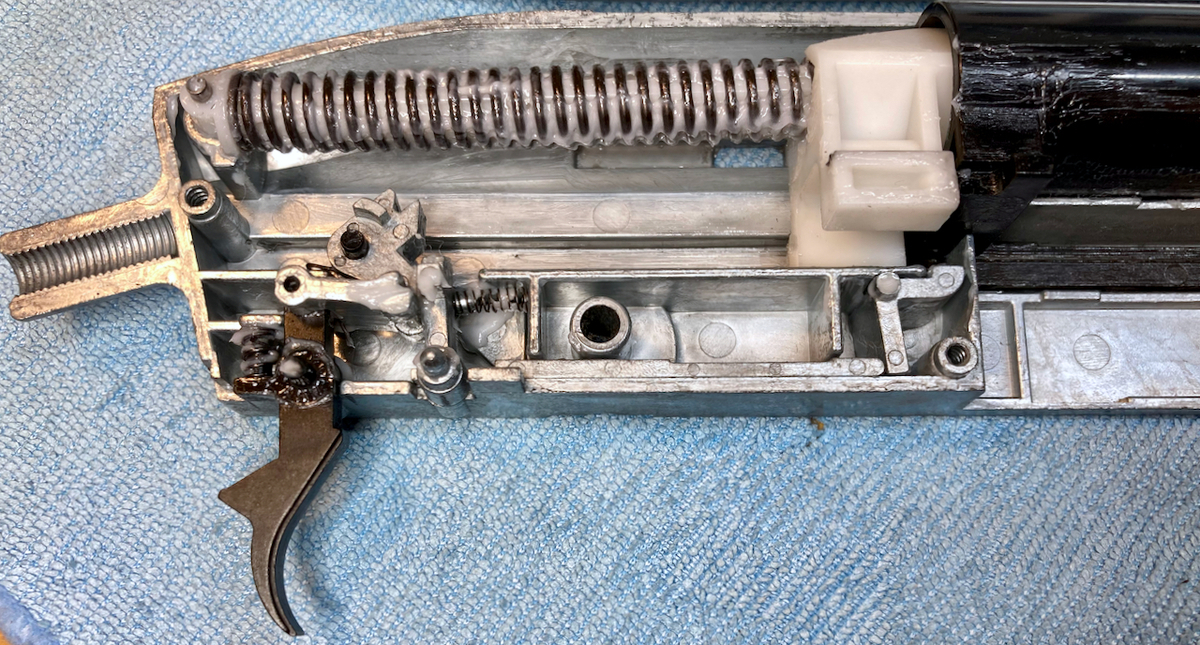

トリガーの仕組みが凝っていますねー。

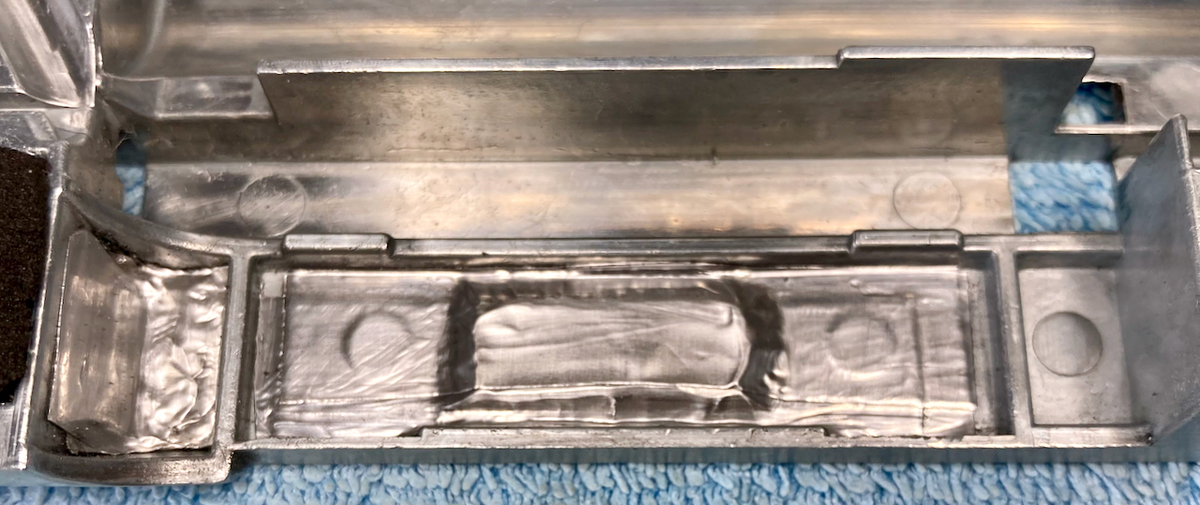

ただの空洞になっているところには制振材を入れてみます。

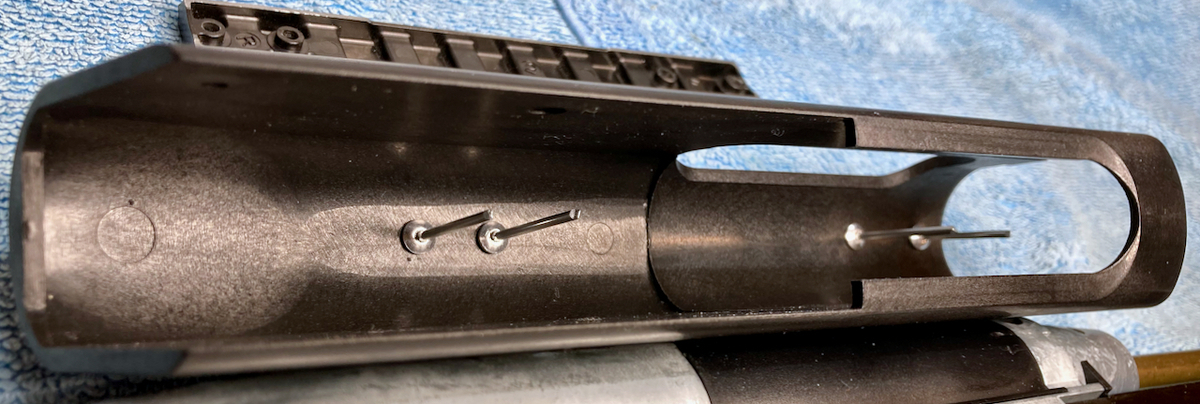

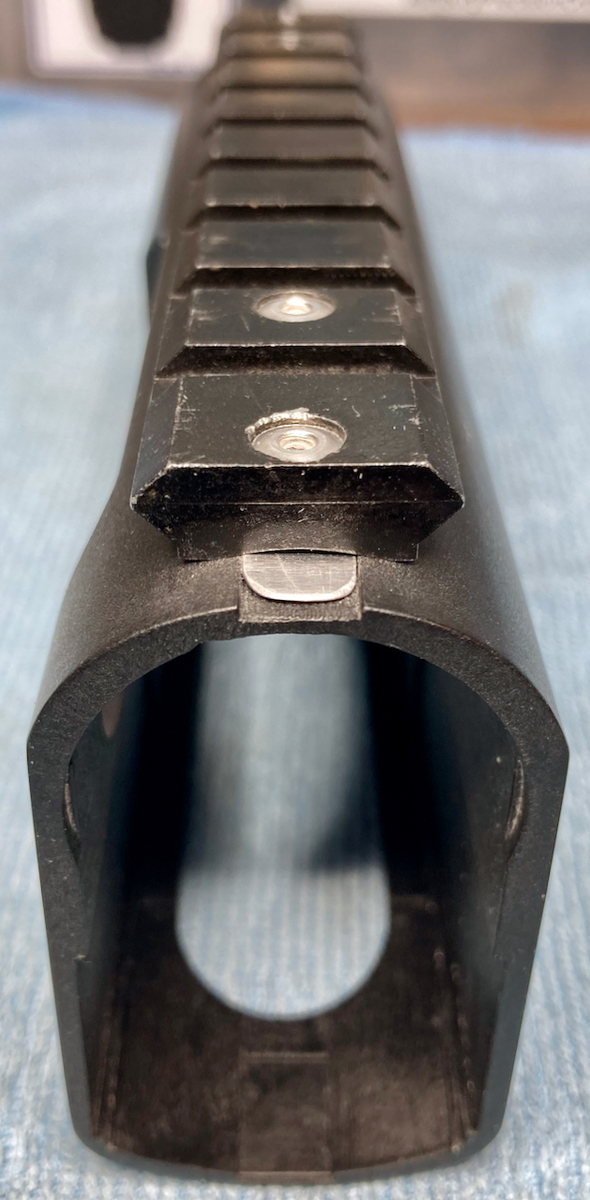

マウントレール(VSR-10純正)+アルミ板をリベット(フランジがアルミ、シャフトはスチール)でとめました。ガッチガチ!私の手の力では全く動きません。
前方2箇所はハンドリベッターのヘッドが内側に入らないため、マウントレール側から差し込んで引っ張っています。
リベット径3.2mm、適正かしめ板厚6.4mm〜9.5mm。フランジ径6.3mmを6.0mmに削ってマウントレールの穴にぴったり合わせています。マウントレールのネジ穴、アルミ板、レシーバーカバーはドリルで3.3mm程度の穴を作ってリベットを通しています。
前方2箇所はかしめた後、かなり出っぱりましたので、削って低くしています。
後方の2箇所は内側からリベットを入れて引っ張ることができます。

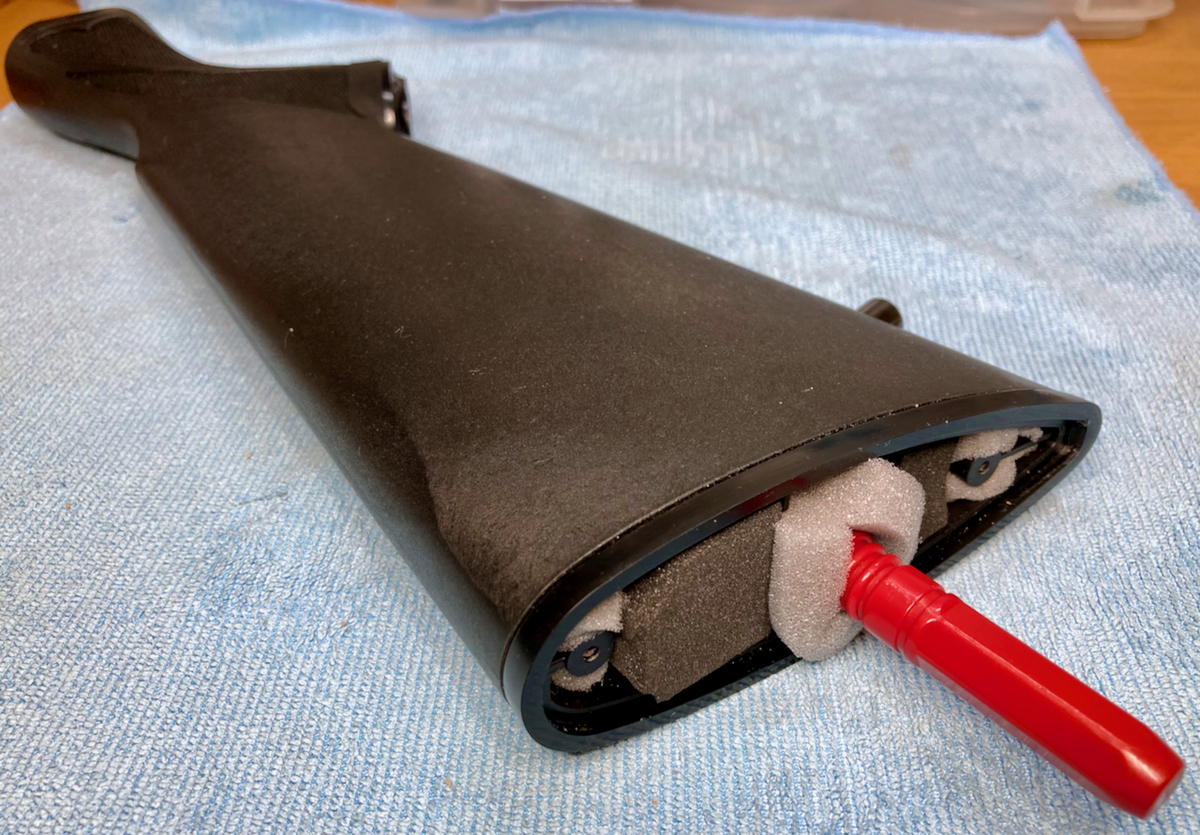

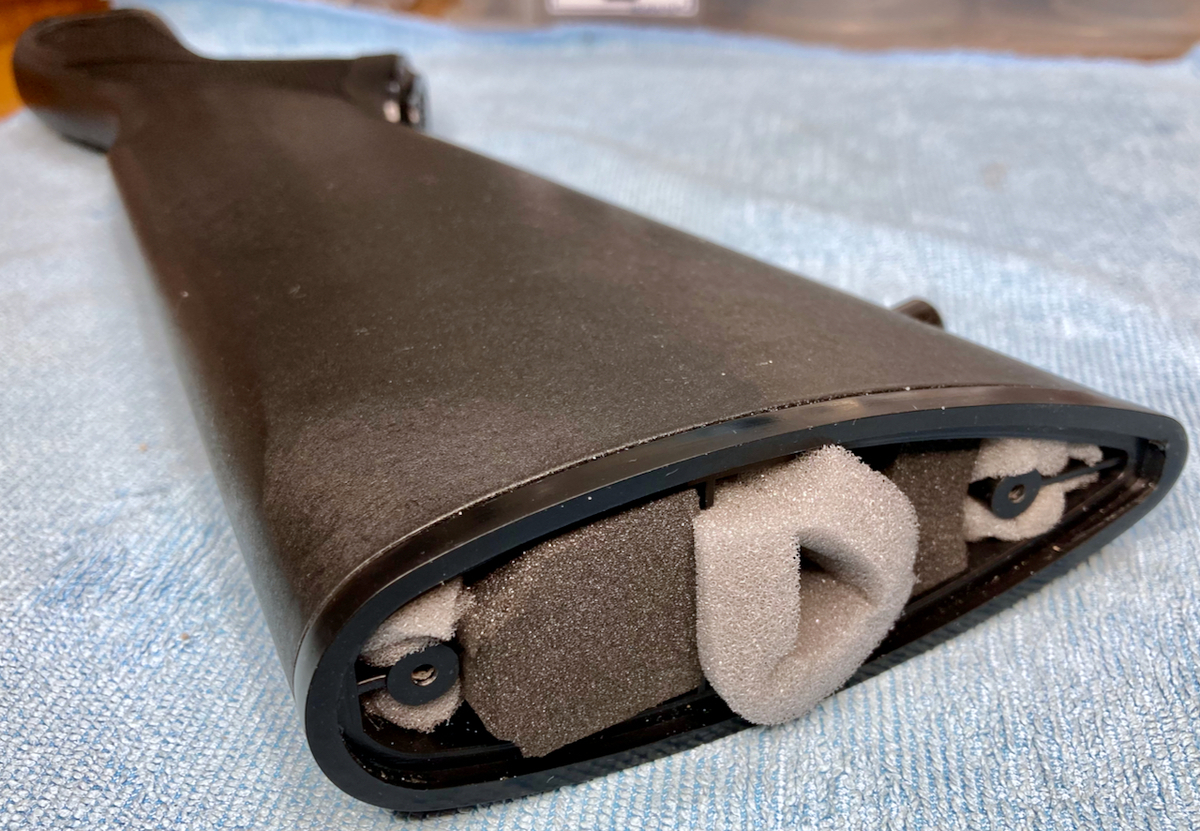

前回のストック内側前方の制振加工に続いて、後方の空間をウレタンスポンジで埋めます。散弾銃のお約束。ドライバーが入る空間を残します。このネジを回すためです。
チューブの中をスポンジで塞ぎます。
外装のお化粧(研磨のみ)。 黒染め(ブルーイング)する時とほぼ同じ研磨をしました。ファイバー入りの樹脂なので独特の仕上がりになります。
あとは、インナーバレル関係とサプレッサーですね。

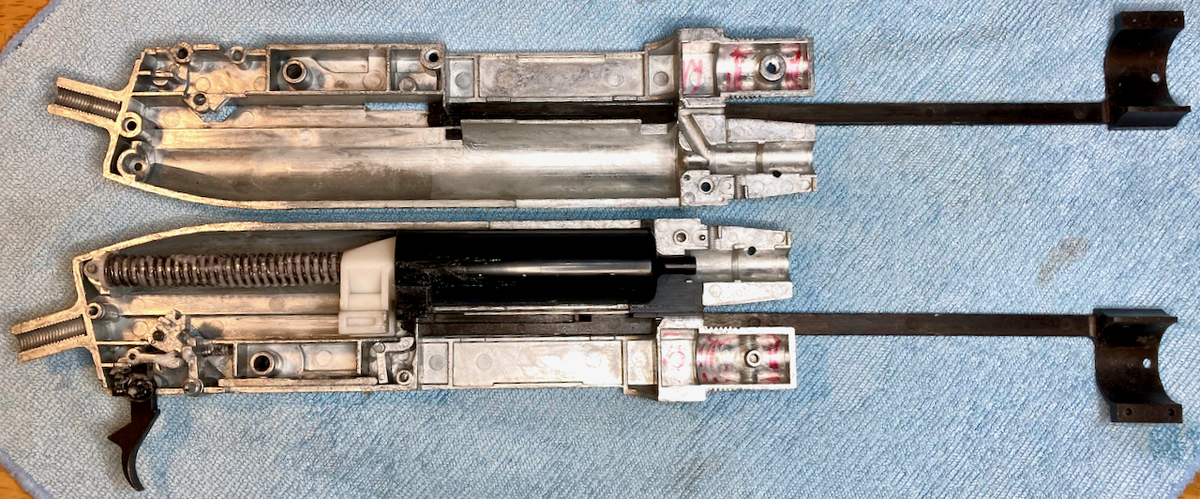

ギアとモーターがない電動ガン?みたいな作りですね。メカボックスはトルクスネジ。
リベットが入るところがかなり薄いので、両側からアルミ板などを当てて補強したほうが良さそうです。
このリベット(長さ4mm)はちょっと短い。6-8mmくらいがいいのか?
VSR-10純正のマウントレールを削ってかなり低くしています。ネジ穴の突き出し部分がレシーバーカバーに密着するのが理想。

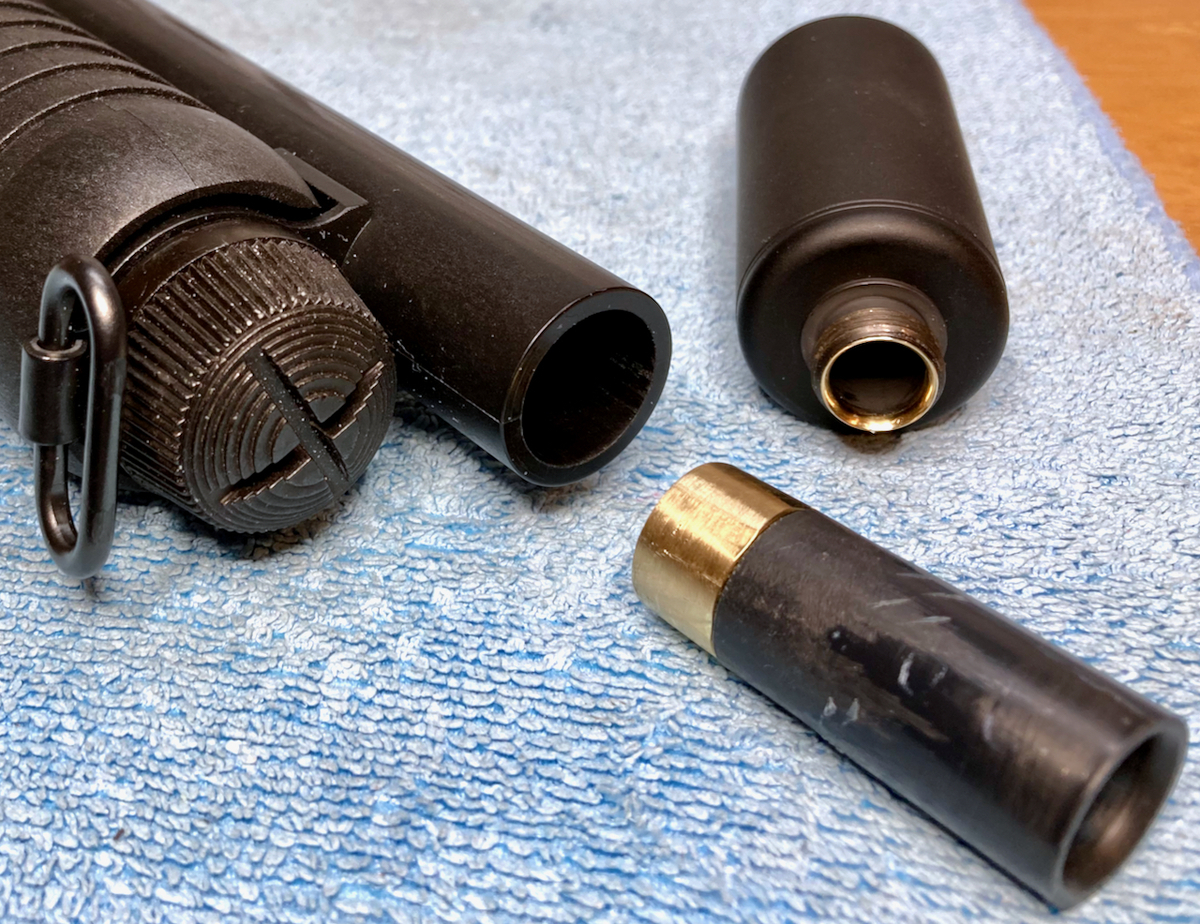

2021年3月4日木曜日 試作なので加工は荒く、仕上げも不十分です。VSR-10 Gスペック風のサプレッサーアタッチメント?

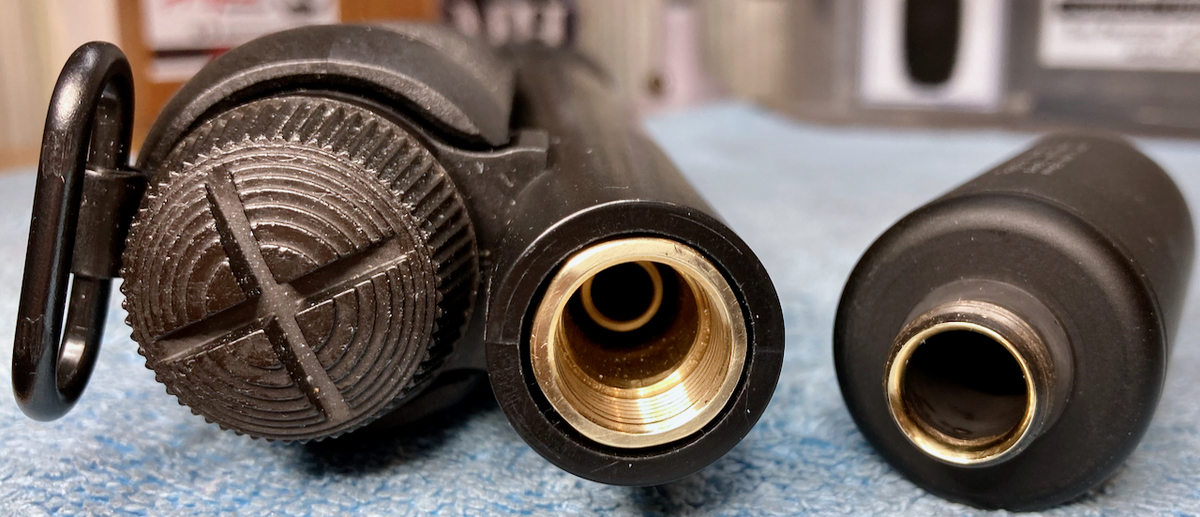

アウターバレル先端付近に仕込んである「カートリッジ風マズル」を引き抜いて、
逆さに入れると、14mm正ネジ。
次回は、もっとシンプルで安価な仕組みを、、。
